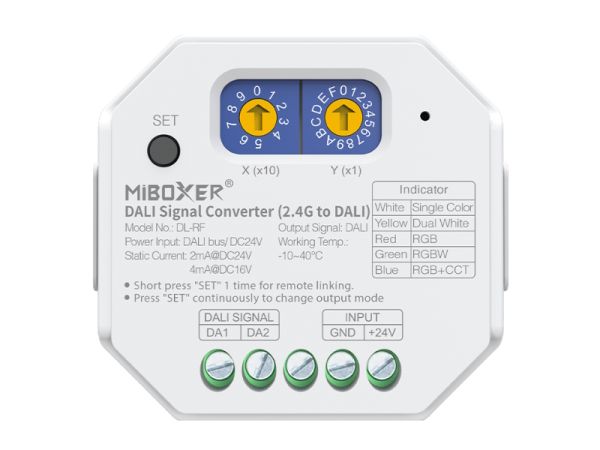

DALI 2,4 GHz Funk-Signalkonverter für DALI-Beleuchtung Miboxer
Artikel-Nr.: 184217647
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

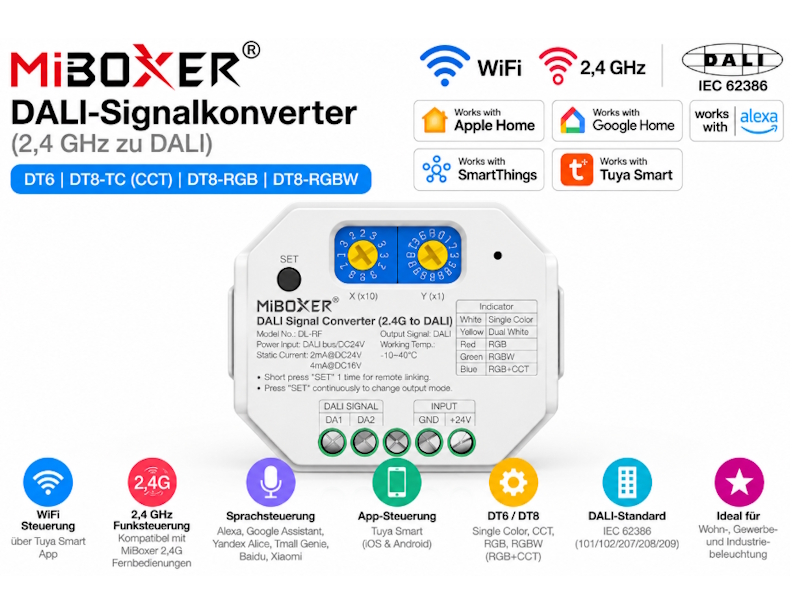

DALI 2,4 GHz Funk-Signalkonverter für DALI-Beleuchtung – MiBoxer
Der MiBoxer DALI-Signalkonverter ermöglicht die drahtlose Steuerung von DALI-Beleuchtungssystemen über 2,4-GHz-Funk. Er verbindet kompatible MiBoxer-Funksteuerungen mit dem DALI-Bus und bietet damit eine flexible Möglichkeit, bestehende oder neue DALI-Beleuchtungsanlagen um eine komfortable Funksteuerung zu erweitern.
Der Konverter unterstützt unterschiedliche DALI-Leuchtentypen und eignet sich sowohl für einfarbige und dimmbare Leuchten als auch für Tunable White (CCT), RGB- und RGBW-Anwendungen. Über ein kompatibles 2,4-GHz-Gateway ist zusätzlich die Steuerung per Tuya Smart App sowie über unterstützte Sprachassistenten möglich.
Vielseitige DALI-Steuerung
Der DALI-Signalkonverter unterstützt den DALI-Standard gemäß IEC 62386 und ist für verschiedene DALI-Gerätetypen ausgelegt. Neben der klassischen DT6-Dimmung werden auch DT8-TC (CCT), DT8-RGB und DT8-RGBW unterstützt. Für entsprechende DT8-Anwendungen stehen außerdem Tc- und xy-Farbkoordinaten zur Verfügung.
Damit lässt sich der Signalkonverter vielseitig in der Wohnraum-, Gewerbe- und Industriebeleuchtung einsetzen.
2,4-GHz-Funksteuerung
Die integrierte 2,4-GHz-Funktechnologie ermöglicht eine schnelle und stabile Kommunikation mit kompatiblen MiBoxer-Fernbedienungen. Die Funkreichweite beträgt unter geeigneten Bedingungen bis zu 30 Meter.
Durch die automatische Signalweiterleitung können kompatible Controller empfangene Funksignale an weitere Geräte übertragen. Dies ermöglicht insbesondere bei größeren Installationen eine Erweiterung der erreichbaren Funkabdeckung.
Die automatische Synchronisationsfunktion sorgt zudem dafür, dass dynamische Lichtmodi bei mehreren kompatiblen Controllern synchron ausgeführt werden können.
App- und Sprachsteuerung
In Verbindung mit einem kompatiblen 2,4-GHz-Gateway kann der DL-RF in die Tuya Smart App eingebunden werden. Dadurch lässt sich die angeschlossene DALI-Beleuchtung bequem über Smartphone oder Tablet steuern.
Über das entsprechende Gateway ist außerdem die Einbindung kompatibler Sprachsteuerungssysteme wie Amazon Alexa, Google Assistant, Yandex Alice, Tmall Genie, Baidu und Xiaomi möglich.
Produktmerkmale
- DALI-Signalkonverter von 2,4-GHz-Funk zu DALI
- Kompatibel mit dem DALI-Standard gemäß IEC 62386
- Unterstützt DT6-Dimmung
- Unterstützt DT8-TC (CCT), DT8-RGB und DT8-RGBW
- Unterstützung von Tc- und xy-Farbkoordinaten
- Geeignet für Single Color, Tunable White, RGB und RGBW
- Funkreichweite bis zu 30 m
- 18 integrierte dynamische Modi mit Sprung- und weichen Übergangseffekten bei Verwendung kompatibler 2,4-GHz-Fernbedienungen
- Automatische Weiterleitung des 2,4-GHz-Funksignals zwischen kompatiblen Controllern
- Automatische Synchronisierung dynamischer Lichtmodi
- DND-Funktion (Do Not Disturb) für ein definiertes Verhalten nach Wiederkehr der Spannungsversorgung
- Tuya-Smart-App-Steuerung über ein kompatibles 2,4-GHz-Gateway
- Sprachsteuerung über kompatibles 2,4-GHz-Gateway
- Spannungsversorgung über DALI-Bus oder 24 V DC
- DALI-Adresse direkt über zwei Drehschalter einstellbar
Technische Daten
Produktbezeichnung: DALI 2,4 GHz Funk-Signalkonverter
Modell: DL-RF
Spannungsversorgung: DALI-Bus oder 24 V DC
Standby-Stromaufnahme: 2 mA bei 24 V DC / 4 mA bei 16 V DC
Ausgangssignal: DALI
DALI-Standard: IEC 62386
DALI-Protokolle: IEC 62386-101, -102, -207, -208, -209
Unterstützte DALI-Typen: DT6, DT8-TC (CCT), DT8-RGB, DT8-RGBW
Funktechnologie: 2,4 GHz
Funkreichweite: bis zu 30 m*
Betriebstemperatur: -10 °C bis +40 °C
App-Steuerung: Tuya Smart über kompatibles 2,4-GHz-Gateway
Sprachsteuerung: über kompatibles 2,4-GHz-Gateway
* Die tatsächliche Funkreichweite kann abhängig von baulichen Gegebenheiten, Hindernissen und Funkstörungen variieren.
DALI-Adresse einstellen

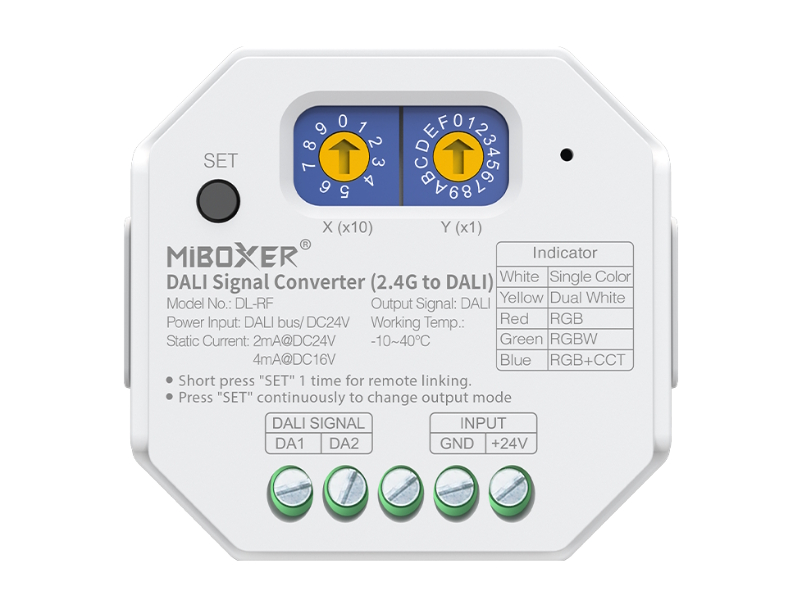

Die DALI-Adresse wird direkt am DL-RF über die beiden Drehschalter X (×10) und Y (×1) eingestellt.
Die Adresse berechnet sich nach folgendem Prinzip:
DALI-Adresse = X × 10 + Y
Beispiel: Steht der linke Drehschalter X auf 3 und der rechte Drehschalter Y auf 2, ergibt sich die DALI-Adresse 32.
Spannungsversorgung und Anschluss
Der DL-RF kann entweder über den DALI-Bus oder über eine separate 24-V-DC-Spannungsversorgung betrieben werden.
Bei entsprechenden Installationen empfiehlt sich die Verwendung eines separaten 24-V-DC-Netzteils, um die Belastung der DALI-Bus-Stromversorgung zu reduzieren.
Typische Einsatzbereiche
Der DALI-Signalkonverter eignet sich insbesondere für Wohnraumbeleuchtung, Smart-Home-Anwendungen, Büros, Verkaufsflächen, Hotels, Gastronomie sowie Gewerbe- und Industriebeleuchtung. Auch bestehende DALI-Anlagen können damit komfortabel um eine 2,4-GHz-Funksteuerung erweitert werden.
Hersteller/EU Verantwortliche Person:
mec-light GmbH & Co. KG
Aachener Str. 420
41069 Mönchengladbach
Dieses Produkt entspricht den folgenden europäischen Richtlinien und Normen:
- EMV-Richtlinie (2014/30/EU):
- EN 55015 (EMV-Emission)
- EN 61547 (EMV-Immunsität)
- EN 61000-3-2 (Oberschwingungen)
- EN 61000-3-3 (Flicker)
- Niederspannungsrichtlinie (2014/35/EU):
- EN 61347-1 (Allgemeine Sicherheitsanforderungen)
- EN 61347-2-13 (Besondere Sicherheitsanforderungen für LED-Treiber)
- RoHS-Richtlinie (2011/65/EU): Konform gemäß RoHS-Beschränkungen für gefährliche Stoffe.
- Dieses Produkt erfüllt die Sicherheits- und Konformitätsanforderungen gemäß der neuen EU-Produktsicherheitsverordnung (EU) 2023/988.
- Verwenden Sie dieses Produkt ausschließlich gemäß den beigefügten Anleitungen und technischen Spezifikationen.
- Dieses Produkt ist für die Verwendung in trockenen Innenräumen vorgesehen, sofern nicht anders gekennzeichnet.
- Bei Fragen oder Problemen stehen wir Ihnen unter den oben genannten Kontaktdaten gerne zur Verfügung.
- Entsorgungshinweis gemäß ElektroG:
Dieses Produkt fällt unter die Bestimmungen des Elektro- und Elektronikgerätegesetzes (ElektroG). Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Verbraucher sind gesetzlich verpflichtet, Altgeräte über eine zugelassene Sammel- oder Rücknahmestelle zu entsorgen.
Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Gerät nicht im Hausmüll entsorgt werden darf.
Dieses Symbol ist direkt auf dem Produkt angebracht. Bei Geräten, die nach dem 13. August 2005 erstmals in Verkehr gebracht wurden, kennzeichnet ein zusätzlicher Balken unterhalb der Mülltonne, dass sie der Rücknahmepflicht unterliegen. - Entsorgen Sie das Produkt umweltgerecht und beachten Sie die geltenden Vorschriften zur Elektro- und Elektronikaltgeräte-Entsorgung gemäß der Richtlinie 2012/19/EU.
- Die EU-Konformitätserklärung und weitere technische Dokumente können auf Anfrage bereitgestellt werden.
- Kontaktieren Sie uns über die oben angegebenen Kanäle, um weitere Informationen zu erhalten.
https://led-profi.de/media/pdf/Datenblatt/Miboxer/Datenblatt_DL-RF.pdf
