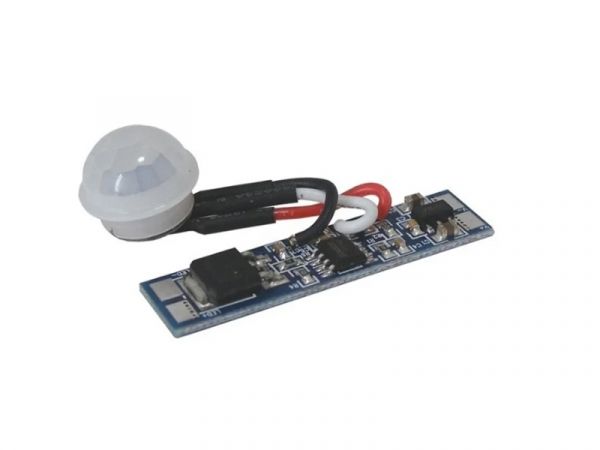

Profileinbau Bewegungsmelder PIR, 12–24 V DC, 8 A
Artikel-Nr.: 183853458
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Profileinbau Bewegungsmelder PIR, 12–24 V DC, 8 A
Der PIR-Bewegungsmelder ist speziell für den Einbau in LED-Profile und Leuchten konzipiert. Durch seinen kompakten Sensorkopf mit nur 10 mm Durchmesser lässt er sich nahezu unsichtbar in Aluminiumprofile oder Möbel integrieren. Der Sensor schaltet die angeschlossene LED-Beleuchtung automatisch ein, sobald eine Person im Erfassungsbereich erkannt wird, und nach Verlassen des Bereichs nach ca. 40 Sekunden wieder aus.
Ideal für Schränke, Regale, Küchen, Vitrinen oder Möbelbeleuchtungen im Innenbereich.
Produkteigenschaften
- PIR-Bewegungsmelder für den Profileinbau
- Automatisches Ein- und Ausschalten der Beleuchtung
- Betriebsspannung: 12–24 V DC
- Ausgangsspannung: 12–24 V DC
- Max. Ausgangsstrom: 8 A
- Max. Leistung:
- 96 W bei 12 V DC
- 192 W bei 24 V DC
- Erfassungsbereich: ca. 2 m
- Nachlaufzeit: ca. 40 Sekunden
- Einbaumaß Sensorkopf: Ø 10 mm
- Einbauöffnung: Ø 10,5 mm
- Abmessungen Sensorkopf: 43 × 10 mm
- Für den Innenbereich geeignet
Funktionsweise
Sobald sich eine Person bis auf etwa 2 Meter dem Sensor nähert, wird die angeschlossene LED-Beleuchtung automatisch eingeschaltet. Solange sich eine Person im Erfassungsbereich befindet, bleibt das Licht eingeschaltet. Wird der Erfassungsbereich verlassen, schaltet der Sensor die Beleuchtung nach etwa 40 Sekunden automatisch wieder aus.
Montage
- Eine Bohrung mit Ø 10,5 mm an der gewünschten Einbaustelle herstellen.
- Den Sensorkopf in die Bohrung einsetzen.
- Steuerplatine mit der Spannungsversorgung (12–24 V DC) sowie der LED-Beleuchtung verbinden.
Hinweise
- Nicht direkter Sonneneinstrahlung oder starken Wärmequellen (z. B. Heizkörper, Glühlampen) aussetzen, da dies die Funktion beeinträchtigen kann.
- Sensor fest montieren, um Fehlauslösungen durch Erschütterungen oder Vibrationen zu vermeiden.
- Die Sensorfläche nicht verdecken.
- Die Sensorlinse regelmäßig mit einem weichen, feuchten Tuch reinigen, um eine zuverlässige Erkennung sicherzustellen.
Hersteller/EU Verantwortliche Person:
mec-light GmbH & Co. KG
Aachener Str. 420
41069 Mönchengladbach
E-Mail: info@mec-light.de
Telefon: +49 2161 6689792
Dieses Produkt entspricht den folgenden europäischen Richtlinien und Normen:
- EMV-Richtlinie (2014/30/EU):
- EN 55015 (EMV-Emission)
- EN 61547 (EMV-Immunsität)
- EN 61000-3-2 (Oberschwingungen)
- EN 61000-3-3 (Flicker)
- Niederspannungsrichtlinie (2014/35/EU):
- EN 61347-1 (Allgemeine Sicherheitsanforderungen)
- EN 61347-2-13 (Besondere Sicherheitsanforderungen für LED-Treiber)
- RoHS-Richtlinie (2011/65/EU): Konform gemäß RoHS-Beschränkungen für gefährliche Stoffe.
- Dieses Produkt erfüllt die Sicherheits- und Konformitätsanforderungen gemäß der neuen EU-Produktsicherheitsverordnung (EU) 2023/988.
- Verwenden Sie dieses Produkt ausschließlich gemäß den beigefügten Anleitungen und technischen Spezifikationen.
- Dieses Produkt ist für die Verwendung in trockenen Innenräumen vorgesehen, sofern nicht anders gekennzeichnet.
- Bei Fragen oder Problemen stehen wir Ihnen unter den oben genannten Kontaktdaten gerne zur Verfügung.
- Entsorgungshinweis gemäß ElektroG:
Dieses Produkt fällt unter die Bestimmungen des Elektro- und Elektronikgerätegesetzes (ElektroG). Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Verbraucher sind gesetzlich verpflichtet, Altgeräte über eine zugelassene Sammel- oder Rücknahmestelle zu entsorgen.
Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Gerät nicht im Hausmüll entsorgt werden darf.
Dieses Symbol ist direkt auf dem Produkt angebracht. Bei Geräten, die nach dem 13. August 2005 erstmals in Verkehr gebracht wurden, kennzeichnet ein zusätzlicher Balken unterhalb der Mülltonne, dass sie der Rücknahmepflicht unterliegen. - Entsorgen Sie das Produkt umweltgerecht und beachten Sie die geltenden Vorschriften zur Elektro- und Elektronikaltgeräte-Entsorgung gemäß der Richtlinie 2012/19/EU.
- Die EU-Konformitätserklärung und weitere technische Dokumente können auf Anfrage bereitgestellt werden.
- Kontaktieren Sie uns über die oben angegebenen Kanäle, um weitere Informationen zu erhalten.
https://led-profi.de/media/pdf/Datenblatt/LedProfiles/PIRSensorSwitch.pdf
