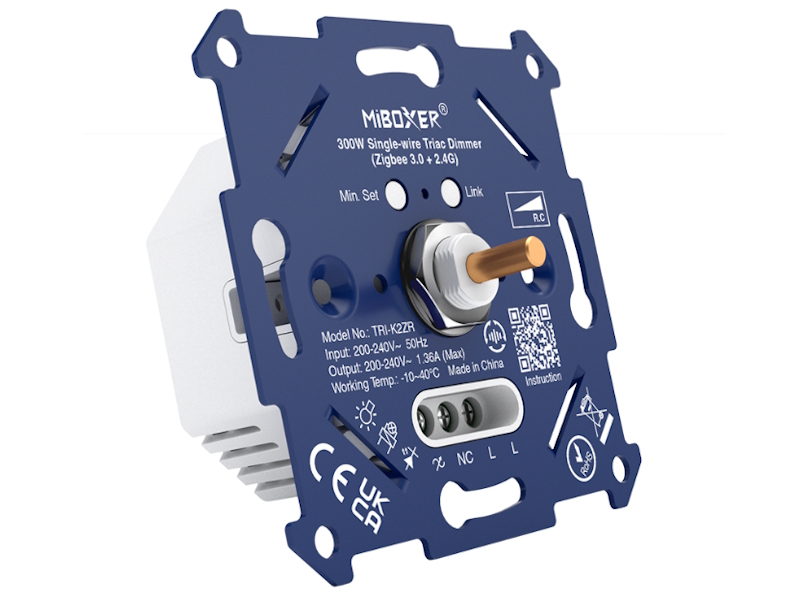

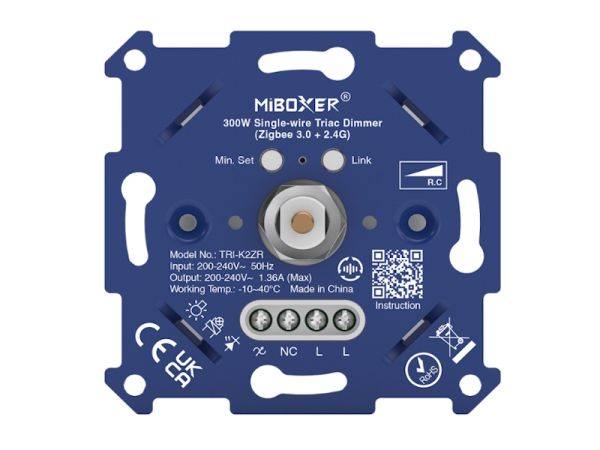

300W Eindraht-Triac-Dimmer – Zigbee 3.0 + 2,4 GHz

Der 300W Eindraht-Triac-Dimmer ermöglicht die komfortable und stufenlose Helligkeitsregelung von Glühlampen, Halogenlampen sowie TRIAC-dimmbaren LED-Leuchtmitteln.

Dank Zigbee 3.0 und 2,4-GHz-Funktechnologie lässt sich der Dimmer flexibel in moderne Smart-Home- und Beleuchtungssysteme integrieren. In Verbindung mit einem kompatiblen MiBoxer Zigbee 3.0 Gateway stehen Funktionen wie App-Steuerung, Gruppierung, Zeitsteuerung und Sprachsteuerung zur Verfügung.

Durch die Eindraht-Technologie erfolgt der Anschluss direkt über den Außenleiter – eine separate Neutralleiterverbindung am Dimmer ist nicht erforderlich.

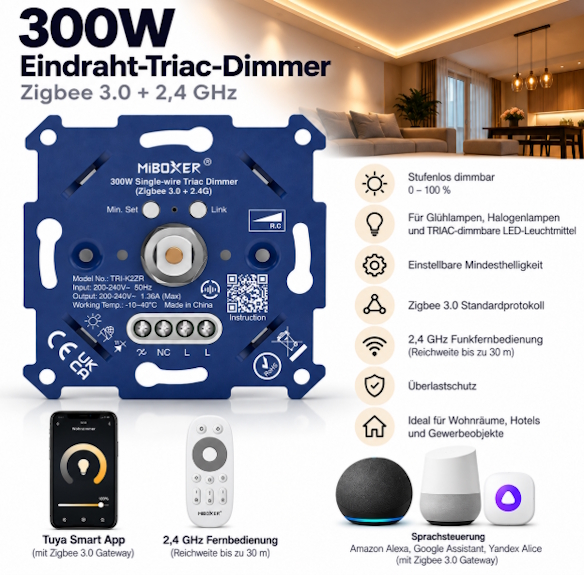

Highlights

• Zigbee 3.0 Standardprotokoll

• Zusätzliche 2,4-GHz-Funksteuerung

• Für TRIAC-dimmbare LED-Leuchtmittel, Glüh- und Halogenlampen

• Stufenlose Helligkeitsregelung

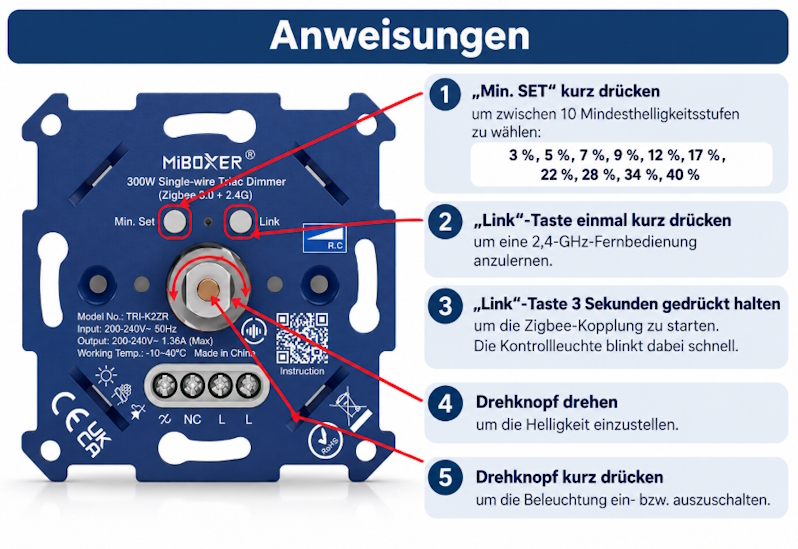

• Einstellbare Mindesthelligkeit

• Phasenabschnitt-Dimmtechnologie

• Integrierter Überlastschutz

• Einzelsteuerung sowie gemeinsame Steuerung mehrerer Leuchten möglich

• Automatische Weiterleitung des 2,4-GHz-Funksignals zwischen kompatiblen Geräten

• 2,4-GHz-Funkreichweite bis zu 30 m

• Zigbee-Reichweite bis zu 50 m im freien Feld

• Steuerung über die Tuya Smart App möglich*

• Kompatibel mit Amazon Alexa, Google Assistant und Yandex Alice*

• Geeignet für Wohnräume, Hotels und Gewerbeobjekte

* Für Zigbee-, App- und Sprachsteuerungsfunktionen wird ein kompatibles Zigbee 3.0 Gateway benötigt.

Smart-Home-Steuerung mit Zigbee 3.0

Der Dimmer verwendet die moderne Zigbee 3.0 Funktechnologie und ermöglicht eine zuverlässige drahtlose Steuerung der Beleuchtung.

In Verbindung mit einem kompatiblen MiBoxer Zigbee 3.0 Gateway stehen unter anderem folgende Funktionen zur Verfügung:

• Ein- und Ausschalten

• Helligkeit einstellen

• Einzel- und Gruppensteuerung

• Zeitpläne und Timer

• Fernsteuerung per App

• Sprachsteuerung über kompatible Sprachassistenten

2,4-GHz-Funksteuerung

Zusätzlich zu Zigbee 3.0 unterstützt der Dimmer die Steuerung über kompatible 2,4-GHz-Fernbedienungen.

Die Funkreichweite beträgt unter geeigneten Bedingungen bis zu 30 Meter. Durch die automatische Weiterleitung des Funksignals zwischen kompatiblen Geräten kann die Reichweite innerhalb einer Installation zusätzlich erweitert werden.

Technische Daten

Produktbezeichnung: Eindraht-Triac-Dimmer
Modell: TRI-K2ZR
Funktechnologie: Zigbee 3.0 + 2,4 GHz RF
Eingangsspannung: 200–240 V~ / 50 Hz
Ausgangsspannung: 200–240 V~ / 50 Hz
Max. Ausgangsstrom: 1,36 A
Max. Ausgangsleistung: 300 W bei 220 V
Dimmverfahren: Phasenabschnitt
Zigbee-Reichweite: bis zu 50 m im freien Feld
2,4-GHz-Funkreichweite: bis zu 30 m
Schutzart: IP20
Betriebstemperatur: -10 °C bis +40 °C

Normen & Zertifizierungen

EMV: ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-3 V2.3.2
LVD: EN 61347-2-11:2001+A1:2019, EN 61347-1:2015+A1:2021, EN 62493:2015+A1:2022
RED: ETSI EN 300 440 V2.2.1
Zertifizierung: CE, EMV, LVD, ROT

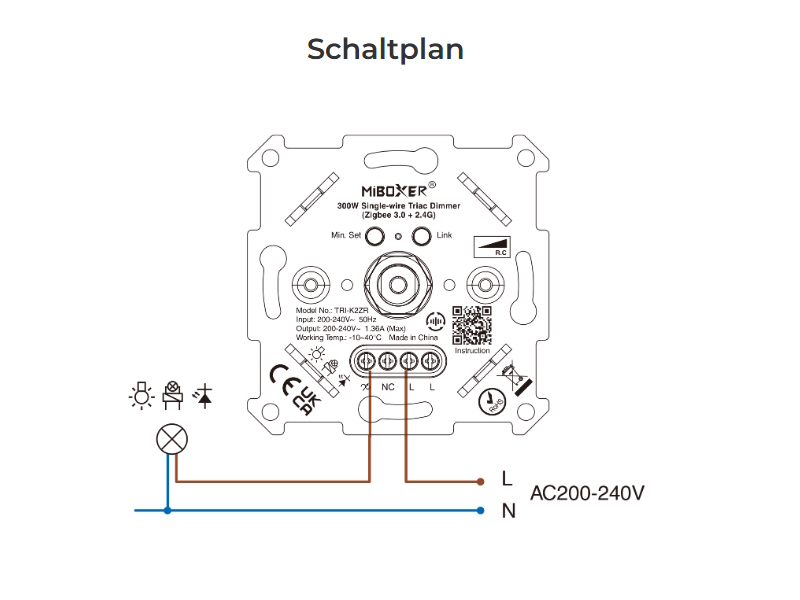

Montage & Anschluss

Der Dimmer ist als Eindraht-Lösung ausgeführt. Verdrahtung und Spannungsversorgung erfolgen über den Außenleiter-Stromkreis.

Da mit Netzspannung gearbeitet wird, sollte die Installation ausschließlich entsprechend den geltenden elektrotechnischen Vorschriften erfolgen.

Wichtiger Hinweis

Dieses Produkt ist nicht für den direkten Betrieb von Hochvolt-LED-Streifen geeignet.

Vor dem Anschluss muss sichergestellt werden, dass das verwendete LED-Leuchtmittel bzw. der angeschlossene LED-Treiber ausdrücklich für TRIAC-/Phasenabschnitt-Dimmung geeignet ist.
