5-Kanal Hochleistungsverstärker | Amplifier 30A MiBoxer
Artikel-Nr.: 184085611
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

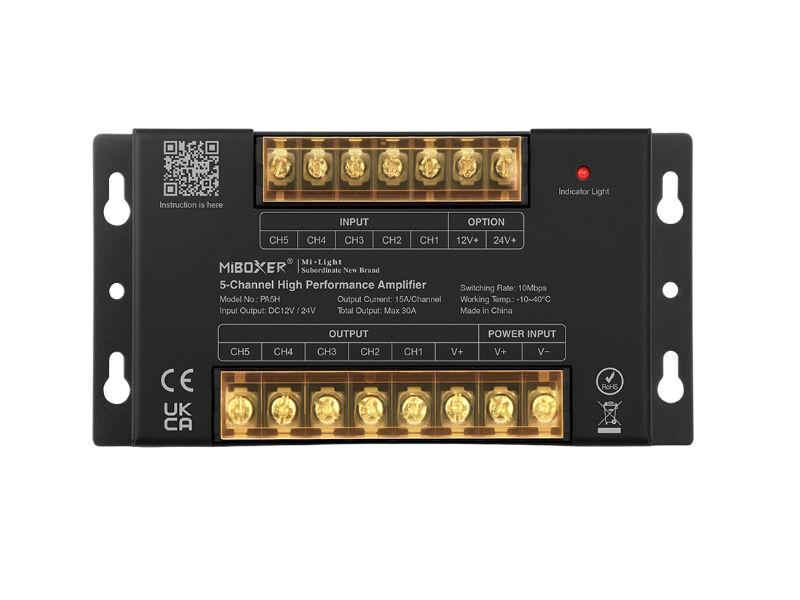

Der MiBoxer PA5H 5-Kanal Hochleistungsverstärker dient zur zuverlässigen Verstärkung von PWM-Signalen in umfangreichen LED-Installationen. Er übernimmt das Signal des angeschlossenen Hauptcontrollers und gibt es synchron und mit hoher Geschwindigkeit an zusätzliche LED-Lasten weiter.
Der Verstärker ist mit Mi-Light-/MiBoxer-Controllern sowie mit gängigen PWM-LED-Controllern kompatibel. Mit 5 Kanälen, einem Gesamtstrom von bis zu 30 A und einer Betriebsspannung von DC 12–24 V eignet sich der PA5H insbesondere für leistungsstarke ein- und mehrfarbige LED-Anwendungen.
Dank leistungsfähiger MOSFET-Technologie und eines schnellen optischen Kopplers mit einer Übertragungsrate von 10 Mbit/s werden Steuersignale präzise und verzögerungsarm übertragen.
Produktvorteile
- 5-Kanal PWM-Signalverstärker
- Gesamtbelastbarkeit bis 30 A
- Bis zu 15 A pro Kanal
- Betrieb mit DC 12–24 V
- Kompatibel mit MiBoxer / Mi-Light
- Kompatibel mit gängigen PWM-LED-Controllern
- Schnelle und synchrone Signalübertragung
- 10 Mbit/s Übertragungsrate
- Leistungsstarker MOSFET-Ausgang
- Galvanische Signalübertragung über schnellen Optokoppler
- Anschlussart: Common Anode (gemeinsame Anode)
- Ideal zur Erweiterung leistungsstarker LED-Installationen
Technische Daten
| Hersteller | MiBoxer |
| Modell | PA5H |
| Produkttyp | 5-Kanal Hochleistungsverstärker |
| Eingangsspannung | DC 12–24 V |
| Kanäle | 5 |
| Ausgangsstrom | max. 15 A pro Kanal |
| Gesamtstrom | max. 30 A |
| Übertragungsrate | 10 Mbit/s |
| Anschlussart | Common Anode |
| Steuerung | PWM |
| Schutzart | IP20 |
| Betriebstemperatur | -10 °C bis +40 °C |
| Zertifizierung | CE, EMC, RED |

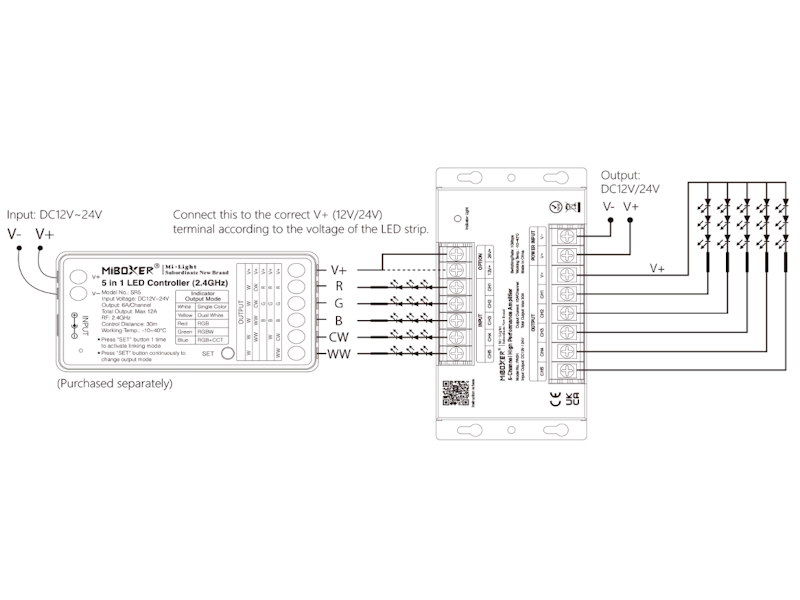

Der PA5H eignet sich ideal, wenn die Ausgangsleistung eines vorhandenen LED-Controllers für die angeschlossene LED-Installation nicht ausreicht. Der Verstärker übernimmt das PWM-Steuersignal des Hauptcontrollers und ermöglicht die Ansteuerung zusätzlicher LED-Lasten.
Durch die 5 Kanäle ist er für verschiedene PWM-basierte LED-Systeme geeignet, beispielsweise mehrkanalige LED-Streifen und vergleichbare Konstantspannungs-LED-Anwendungen.
Hinweis: Der PA5H ist ein Signal-/Leistungsverstärker und kein eigenständiger LED-Controller. Für den Betrieb wird ein geeigneter PWM-Controller sowie ein zur LED-Installation passendes 12–24-V-DC-Netzteil benötigt.
Hersteller/EU Verantwortliche Person:
mec-light GmbH & Co. KG
Aachener Str. 420
41069 Mönchengladbach
Dieses Produkt entspricht den folgenden europäischen Richtlinien und Normen:
- EMV-Richtlinie (2014/30/EU):
- EN 55015 (EMV-Emission)
- EN 61547 (EMV-Immunsität)
- EN 61000-3-2 (Oberschwingungen)
- EN 61000-3-3 (Flicker)
- Niederspannungsrichtlinie (2014/35/EU):
- EN 61347-1 (Allgemeine Sicherheitsanforderungen)
- EN 61347-2-13 (Besondere Sicherheitsanforderungen für LED-Treiber)
- RoHS-Richtlinie (2011/65/EU): Konform gemäß RoHS-Beschränkungen für gefährliche Stoffe.
- Dieses Produkt erfüllt die Sicherheits- und Konformitätsanforderungen gemäß der neuen EU-Produktsicherheitsverordnung (EU) 2023/988.
- Verwenden Sie dieses Produkt ausschließlich gemäß den beigefügten Anleitungen und technischen Spezifikationen.
- Dieses Produkt ist für die Verwendung in trockenen Innenräumen vorgesehen, sofern nicht anders gekennzeichnet.
- Bei Fragen oder Problemen stehen wir Ihnen unter den oben genannten Kontaktdaten gerne zur Verfügung.
- Entsorgungshinweis gemäß ElektroG:
Dieses Produkt fällt unter die Bestimmungen des Elektro- und Elektronikgerätegesetzes (ElektroG). Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Verbraucher sind gesetzlich verpflichtet, Altgeräte über eine zugelassene Sammel- oder Rücknahmestelle zu entsorgen.
Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Gerät nicht im Hausmüll entsorgt werden darf.
Dieses Symbol ist direkt auf dem Produkt angebracht. Bei Geräten, die nach dem 13. August 2005 erstmals in Verkehr gebracht wurden, kennzeichnet ein zusätzlicher Balken unterhalb der Mülltonne, dass sie der Rücknahmepflicht unterliegen. - Entsorgen Sie das Produkt umweltgerecht und beachten Sie die geltenden Vorschriften zur Elektro- und Elektronikaltgeräte-Entsorgung gemäß der Richtlinie 2012/19/EU.
- Die EU-Konformitätserklärung und weitere technische Dokumente können auf Anfrage bereitgestellt werden.
- Kontaktieren Sie uns über die oben angegebenen Kanäle, um weitere Informationen zu erhalten.
https://led-profi.de/media/pdf/Datenblatt/Miboxer/Datenblatt-PA5H.pdf
